圆柱滚子轴承

圆柱滚子与滚道呈线接触，径向载荷能力大，既适用于承受重载荷与冲击载荷，也适用于高速旋转。圆柱滚子轴承滚道及滚动体几何形状经改进设计后，具有较高的承载能力。

挡边和滚子端面的新型结构设计，不仅提高了轴承的轴向承载能力，同时改善了滚子端面与挡边接触区域的润滑条件，提高了轴承的使用性能。

此类轴承主要用于中型及大型电动机、发电机、内燃机、燃气轮机、机床主轴、减速装置、装卸搬运机械，各类产业机械。

圆柱滚子基本

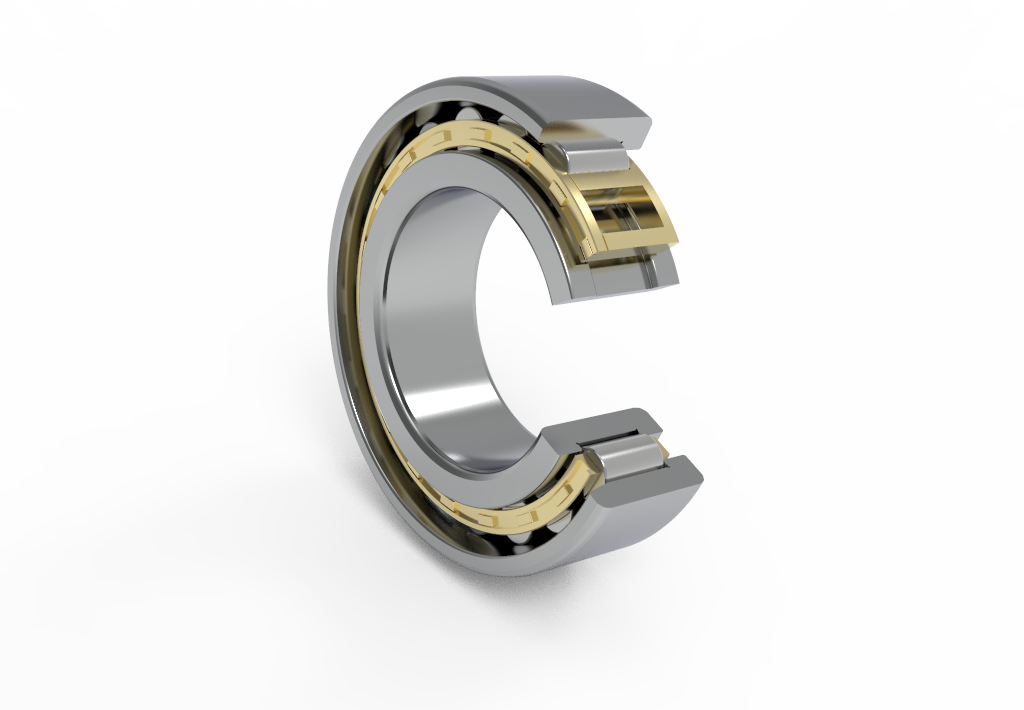

三维图形

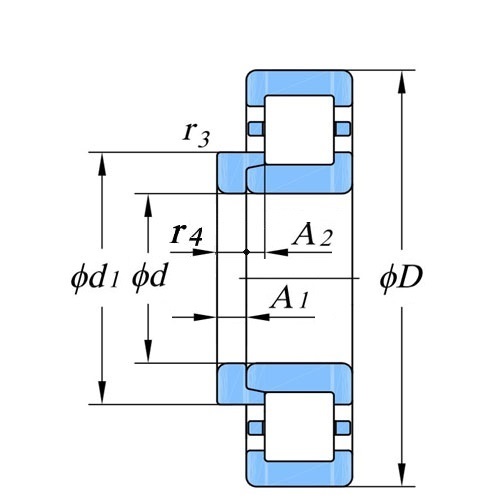

二维图形

产品参数

d	D	B	rmin	r1min	F	E	Cr	Cor	脂润滑	油润滑	轴承代号	damin	dbmin	dbmax	dcmin	ddmin	Damax	Dbmin	Dbmax	ramax	rbmax	质量
17	40	12	0.3	0.6	22	35	16.0	11.3			NU203E				23	26				0.3	0.6	0.064
20	47	14	1	0.6	26.5	41.5	28.8	23.2	13000	16000	NU204ETN1		24	27	28	30	43			1	0.6	0.11
20	47	18	1	0.6	26.5	41.5	34.2	28.9	13000	16000	NU2204ETYN		23	25	28		43			1	0.6	0.139
25	52	15	1	0.6	31.5	46.5	29.0	24.0	11000	13500	NU205EM		29	31	33	35	48			1	0.6	0.162
25	52	15	1	0.6	31.5	46.5	32.9	28.4	11000	13500	NU205ETN1		29	31	33	35	48			1	0.6	0.132
25	52	18	1	0.6	31.5	46.5	38.9	35.3	11000	13500	NU2205ETN1		28	31	33	35	48			1	0.6	0.166
25	62	17	1.1	1.1	34	54	45.8	37.4	9900	13000	NU305ETN1		30	33	35	38	57			1.1	1.1	0.238
25	62	17	1.1	1.1	34	54	42.6	34.0	9900	13000	NU305EM		30	33	35	38	57			1.1	1.1	0.266
30	55	13	1	0.6	36.5	48.5	20.6	18.4	12000	15000	NU1006M		33	35	38		51			1	0.6	0.138
30	55	13	1	0.6	36.5	48.5	22.7	20.8	12000	15000	NU1006TN1		33	35	38		51			1	0.6	0.119
30	62	16	1	0.6	37.5	55.5	43.0	37.4	9500	12000	NU206EM		34	37	39	41	58			1	0.6	0.247
30	62	16	1	0.6	37.5	55.5	43.0	37.4	9500	12000	NU206ETN1		34	37	39	41	58			1	0.6	0.198
30	62	20	1	0.6	37.5	55.5	53.8	49.8	9500	12000	NU2206ETN1		33	37	39	41	58			1	0.6	0.263
30	72	19	1.1	1.1	40.5	62.5	54.8	46.1	9000	11000	NU306EM		35	38	42	44	67			1.1	1.1	0.413
30	72	27	1.1	1.1	40.5	62.5	76.9	71.2	9000	11000	NU2306EM		35	39	42		67			1.1	1.1	0.593
30	72	27	1.1	1.1	40.5	62.5	76.9	71.2	9000	11000	NU2306EM/YA8		35	39	42	45	67			1.1	1.1	0.592
35	62	14	1	0.6	42	55	24.4	22.6	9000	11000	NU1007M		38	41	43		58			1	0.6	0.173
35	62	14	1	0.6	42	55	26.7	25.4	9000	11000	NU1007TN1		38	41	43		58			1	0.6	0.156
35	72	17	1.1	0.6	44	64	52.3	46.6	8500	10000	NU207EM	41	38	43	45	49	67	66.4	69.2	1.1	0.6	0.333
35	72	21	1.1	0.6	44	64	64.1	60.6	8500	10000	NU2207X2ETN1/YA8		38	43	45		67			1.1	0.6	0.358
35	72	23	1.1	0.6	44	64	67.8	65.3	8500	10000	NU2207EM		38	43	45	49	67			1.1	0.6	0.45
35	80	21	1.5	1.1	46.2	70.2	73.3	65.4	8000	9500	NU307E		41	45	47	51	75			1.5	1.1	0.547
35	80	21	1.5	1.1	46.2	70.2	73.3	65.4	8000	9500	NU307ENRM		41	45	47	51	75			1.5	1.1	0.614
35	80	21	1.5	1.1	46.2	70.2	73.3	65.4	8000	9500	NU307M	42	40	45	47	51	75	73.6	75.2	1.5	1.1	0.604
35	80	21	1.5	1.1	46.2	70.2	77.8	70.8	8000	9500	NU307EMA		40	45	47		75			1.5	1.1	0.547
35	80	21	1.5	1.1	46.2	70.2	73.3	65.4	8000	9500	NU307EQ1		40	45	47		75			1.5	1.1	0.591
35	80	31	1.5	1.1	46.2	70.2	102	101	7000	8500	NU2307EM		40	45	47	51	75			1.5	1.1	0.816
40	68	15	1	0.6	47	61	26.8	24.9	9500	12000	NU1008M		43	46	48		64			1	0.6	0.231
40	68	15	1	0.6	47	61	29.5	28.3	9500	12000	NU1008TN1		43	46	48		64			1	0.6	0.183
40	80	18	1.1	1.1	49.5	71.5	61.3	55.4	7500	9000	NU208EM	46	45	49	51	54	75	72.7	75.2	1.1	1.1	0.451
40	80	18	1.1	1.1	49.5	71.5	61.3	55.4	7500	9000	NU208E		45	49	51	54	75			1.1	1.1	0.436
40	80	18	1.1	1.1	49.5	71.5	61.3	55.4	7500	9000	NU208ETN1	46	45	50	51	55	75	70.9	75.2	1.1	1.1	0.394
40	80	23	1.1	1.1	49.5	71.5	79.5	77.6	7500	9000	NU2208EM		45	48	51	55	75			1.1	1.1	0.563
40	80	23	1.1	1.1	49.5	71.5	79.5	77.6	7500	9000	NU2208ETN1		45	48	51		75			1.1	1.1	0.487
40	90	23	1.5	1.5	52	80	90.4	80.4	6700	8000	NU308EM	47	46	50	53	58	85	78.8	84.6	1.5	1.5	0.812
40	90	33	1.5	1.5	52	80	124	121	6300	7500	NU2308E/YA5		46	50	53		85			1.5	1.5	1.06
40	90	33	1.5	1.5	52	80	108	100	6300	7500	NU2308EM		46	50	53		85			1.5	1.5	1.01
45	75	16	1	0.6	52.5	68.5	48.4	50.6	7200	8900	NU1009ETN1		49	52	54		71			1	0.6	0.258
45	75	16	1	0.6	52.5	67.5	35.1	34.8	7200	8900	NU1009TN1		49	51	54		71			1	0.6	0.246
45	75	16	1	0.6	52.5	68.5	33.6	32.9	7200	8900	NU1009M		49	51	54		71			1	0.6	0.279
45	85	19	1.1	1.1	54.5	76.5	69.4	66.4	6700	8000	NU209EM	51	50	53	56	60	80	75.4	80.2	1.1	1.1	0.502
45	85	19	1.1	1.1	54.5	76.5	69.4	66.4	6700	8000	NU209ETN1	51	50	53	56		80	75.4	80.2	1.1	1.1	0.438
45	85	23	1.1	1.1	54.5	76.5	83.7	84.6	5600	6700	NU2209EM		50	53	56	60	80			1.1	1.1	0.642
45	85	23	1.1	1.1	54.5	76.5	83.7	84.6	5600	6700	NU2209ETN1		50	53	56		80			1.1	1.1	0.571
45	85	30.16	1.7	1.1	55.52	75.52	102	116	6300	7500	NU3209X2M/YA6		51	54	57		80			1.5	1.1	0.831
45	100	25	1.5	1.5	58.5	88.5	103	93.3	6300	7500	NU309EM	52	51	57	60	64	95	86.8	94.6	1.5	1.5	0.98
45	100	25	1.5	1.5	58.5	88.5	109	101	6300	7500	NU309ETN1	52	51	57	60	65	95	92.3	94.6	1.5	1.5	0.876
45	100	25	1.5	1.5	58.5	86.5	85.6	76.3	6300	7500	NU309M	55	51	57	60		95	91.6	94.6	1.5	1.5	0.956
45	100	25	1.5	1.5	58.5	88.5	109	101	6300	7500	NU309E		51	57	60	65	95			1.5	1.5	1
45	100	25	1.5	1.5	56.4	88.4	116	104	6300	7500	NU309NRB1J/YA6		51	57	57		95			1.5	1.5	0.919

显示前 50 行，共 1909 行
