调心滚子轴承

调心滚子轴承具有两列球面滚子，外圈有一个共同的凹型球面滚道，内圈有两条与轴承轴线倾斜一角度的凹型滚道，外圈滚道的曲率中心与轴承中心一致。调心滚子轴承是自调心的，不受轴与轴承箱的不对中或轴变形挠曲的影响，可以补偿由此引起的同心度误差。

该类轴承除承受径向载荷外，还可承受双向轴向载荷及其联合载荷，承载能力较大，同时具有较好的抗震动、抗冲击能力。

调心滚子轴承主要应用于钢铁、矿山、造纸、船舶、纺织机械、磨煤机、电力等行业的各种机械设备中，是机械工业中使用最为广泛的一类轴承。

调心滚子基本

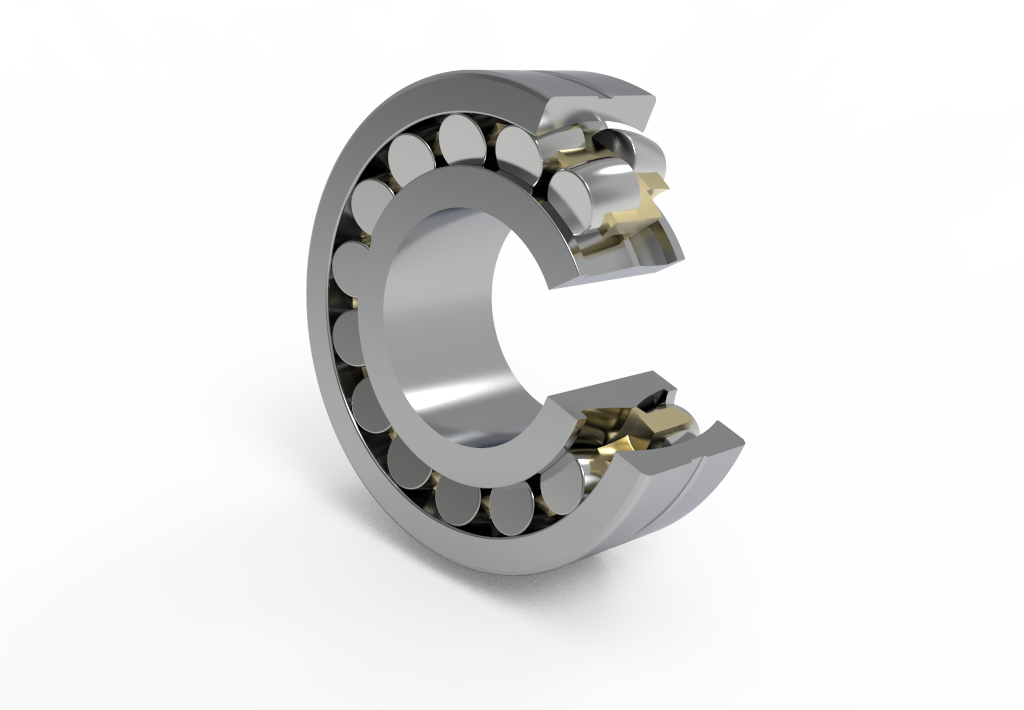

三维图形

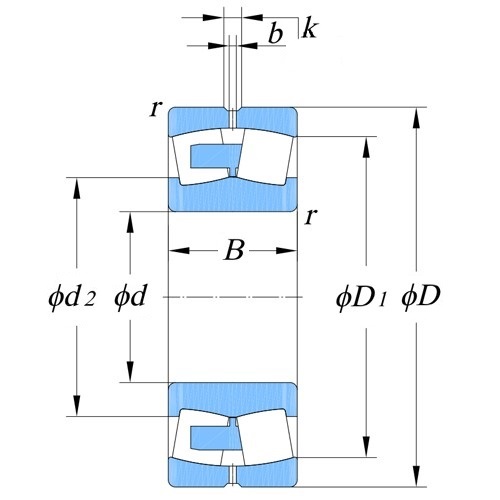

二维图形

产品参数

d	D	B	rmin	Cr	Cor	脂润滑	油润滑	轴承代号	d2	D1	b	k	damin	damax	Damin	Damax	ramax	e	Y1	Y2	Y0	质量
30	62	20	1	56.1	61.1	6100	7400	22206CA	41	53	5.5	3	34	39	54	58	1	0.32	2.09	3.11	2.04	0.295
35	72	23	1.1	72.5	81.6	6000	7500	22207CA	46	60	5.5	3	40	45	62	67	1.1	0.33	2.07	3.09	2.03	0.450
35	82	23	0.5	87.1	100	6000	7500	21307X3CA	53	70			39	52	73	78	0.3	0.28	2.41	3.59	2.35	0.652
40	80	23	1.1	82.9	93.7	4700	5700	22208CA	53	69	5.5	3	45	51	72	75	1.1	0.29	2.35	3.5	2.3	0.544
40	90	23	1.5	82.6	89	4400	5300	21308CA	56	75	5.5	3	46	54	77	84	1.5	0.28	2.43	3.61	2.37	0.751
40	90	33	1.5	127	140	4500	5600	22308CA	57	74	5.5	2.5	46	54	78	84	1.5	0.39	1.75	2.61	1.71	1.02
45	85	23	1.1	88	102	5300	6700	22209CA	57	74	5.5	2	50	55	76	80	1.1	0.28	2.39	3.56	2.34	0.629
45	100	36	1.5	153	179	3800	4800	22309CA	63	82	5.5	2.5	51	60	85	94	1.5	0.38	1.77	2.64	1.73	1.53
50	90	23	1.1	88	105	5000	6300	22210CA	62	79	5.5	2	55	59	81	85	1.1	0.26	2.6	3.87	2.54	0.658
50	110	27	2	128	141	3400	4300	21310CA	69	92			57	67	96	103	2	0.24	2.81	4.18	2.75	1.34
50	110	40	2	193	226	3400	4300	22310CA	69	91	5.5	2.5	57	65	95	103	2	0.38	1.78	2.65	1.74	2.02
55	100	25	1.5	114	138	4500	5600	22211CA	68	88	5.5	2	61	66	91	94	1.5	0.25	2.69	4	2.63	0.897
55	120	29	2	153	164	3200	3900	21311CA	75	102	5.5	2.5	62	71	105	113	2	0.25	2.67	3.98	2.62	1.67
55	120	43	2	214	249	3200	4000	22311CA	75	100	5.5	2.5	62	71	104	113	2	0.37	1.8	2.69	1.76	2.63
55	120	43	2	214	249	3200	3900	22311CAF3	75	100			62	71	104	113	2	0.37	1.8	2.69	1.76	2.53
60	110	28	1.5	136	167	4000	5000	22212CA	75	95	5.5	2	66	72	98	104	1.5	0.24	2.77	4.13	2.71	1.03
60	130	31	2.1	177	217	3000	3600	21312CA	86	111	5.5	3	69	84	113	121	2	0.24	2.84	4.23	2.78	2.08
60	130	46	2.1	248	291	3000	3800	22312CA	81	109	5.5	3	69	78	112	121	2	0.37	1.85	2.75	1.8	3.25
60	130	46	2.1	248	291	3000	3600	22312CAF3	81	109			69	78	112	121	2	0.37	1.85	2.75	1.8	3.30
65	100	35	1.1	130	205	3400	4200	24013CA	76	87	5.5	2.5	70	74	89	95	1.1	0.32	2.12	3.15	2.07	1.01
65	120	31	1.5	164	208	3800	4800	22213CA	82	104	5.5	2.5	71	79	107	114	1.5	0.25	2.69	4	2.63	1.58
65	140	33	2.1	197	223	2800	3600	21313CA	87	119	5.5	3	74	85	123	131	2	0.25	2.69	4	2.63	2.58
65	140	48	2.1	286	344	2600	3400	22313CA	88	117	5.5	3	74	85	121	131	2	0.35	1.92	2.86	1.88	3.58
65	140	48	2.1	286	344	2600	3400	22313CAF3	88	117			74	85	121	131	2	0.35	1.92	2.86	1.88	3.56
70	125	31	1.5	164	208	3600	4500	22214CA	87	110	6	2.5	76	84	113	119	1.5	0.24	2.83	4.21	2.77	1.61
70	150	35	2.1	215	247	2400	3200	21314CA	95	128			79	93	131	141	2	0.25	2.69	4	2.63	3.02
70	150	51	2.1	321	394	2200	3000	22314CA	95	125	8.3	4	79	92	130	141	2	0.35	1.94	2.88	1.89	4.45
70	150	51	2.1	321	394	2200	3000	22314CAF3	95	125			79	92	130	141	2	0.35	1.94	2.88	1.89	4.42
75	115	40	1.1	168	266	2900	3500	24015CA	87	100	5.5	3	80	85	103	110	1.1	0.32	2.12	3.15	2.07	1.49
75	130	31	1.5	170	225	3400	4300	22215CA	92	114	5.5	2.5	81	89	118	124	1.5	0.24	2.76	4.11	2.7	1.76
75	160	37	2.1	245	325	2400	2900	21315CA	105	133	5.5	3	84	102	136	151	2	0.24	2.78	4.14	2.72	3.88
75	160	55	2.1	366	454	2200	3000	22315CA	101	134	8.3	4	84	97	138	151	2	0.35	1.91	2.85	1.87	5.35
75	160	55	2.1	366	454	2200	3000	22315CAF3	101	134	8.3	4	84	97	138	151	2	0.35	1.91	2.85	1.87	5.31
80	140	33	2	189	250	3200	4000	22216CA	99	123	5.5	2.5	87	96	127	133	2	0.24	2.84	4.23	2.78	2.03
80	140	33	2	189	250	2600	3100	22216CAF3	99	123	5.5	2.5	87	96	127	133	2	0.24	2.84	4.23	2.78	2.00
80	140	44.4	2	256	362	2600	3100	23216CA	99	121	5.5	2.5	87	96	123	133	2	0.31	2.17	3.24	2.12	2.92
80	170	39	2.1	278	370	2200	2700	21316CA	111	141	8.3	4	89	109	143	161	2	0.24	2.81	4.18	2.75	4.59
80	170	58	2.1	399	500	2000	2800	22316CA	109	142	8.3	4	89	106	146	161	2	0.34	1.96	2.93	1.92	6.48
80	170	58	2.1	399	500	2000	2800	22316CAF3	109	142			89	106	146	161	2	0.34	1.96	2.93	1.92	6.39
82.6	170	58	2.1	399	500	2000	2800	206/82.6CA	109	142			92	106	146	161	2	0.34	1.96	2.93	1.92	6.37
85	150	36	2	223	289	3000	3800	22217CA	105	132	6.5	3	93	103	136	142	2	0.24	2.84	4.23	2.78	2.66
85	180	41	3	308	401	2000	2800	21317CA	118	152	5.5	3	96	116	157	169	2.5	0.24	2.84	4.23	2.78	5.42
85	180	60	3	439	552	1900	2600	22317CA	115	151	8.3	4	96	111	155	169	2.5	0.34	1.99	2.96	1.94	7.96
85	180	60	3	439	552	1900	2600	22317CAF3	115	151	8.3	4	96	111	155	169	2.5	0.34	1.99	2.96	1.94	7.91
90	140	50	1.5	254	415	2600	3400	24018CA	106	123	5.5	3	96	103	126	134	1.5	0.33	2.07	3.09	2.03	3.25
90	160	40	2	269	361	2600	3400	22218CA	111	139	8.3	2.5	98	108	143	152	2	0.25	2.72	4.05	2.66	3.45
90	160	40	2	269	361	2600	3400	22218CAF3	111	139			98	108	143	152	2	0.25	2.72	4.05	2.66	3.42
90	160	52.4	2	350	507	1900	2600	23218CA	112	137	5.5	2.5	98	109	140	152	2	0.31	2.15	3.2	2.1	4.60
90	160	67	2	350	507	1900	2600	24218X2CA/YB2	112	136			98	108	140	152	2	0.31	2.15	3.2	2.1	5.87
90	190	43	3	337	427	2400	3200	21318CA	123	161	7.5	3	101	121	163	179	2.5	0.24	2.84	4.23	2.78	5.82

显示前 50 行，共 1076 行
