调心球轴承

调心球轴承有两列球，外圈有一个共同的凹型球面滚道，且曲率中心与轴承中心一致，即使内圈、钢球和保持架相对于外圈有些倾斜，也可以旋转，因此轴承是自调心的，不受轴相对于轴承箱的不对中影响。

主要用来承受径向载荷，也可承受少量的轴向载荷，一般不能承受纯轴向载荷。特别适用于那些可能产生相当大的轴挠曲或不对中的轴承应用场合。

例如精密仪表、低噪音电机、汽车、摩托车、木工机械、纺织机械的传动轴、矿山机械、机电设备、塑料机械、办公器械、医疗器械、健身和运动器材及一般机械等，是机械工业中使用最为广泛的一类轴承。

调心球基本

三维图形

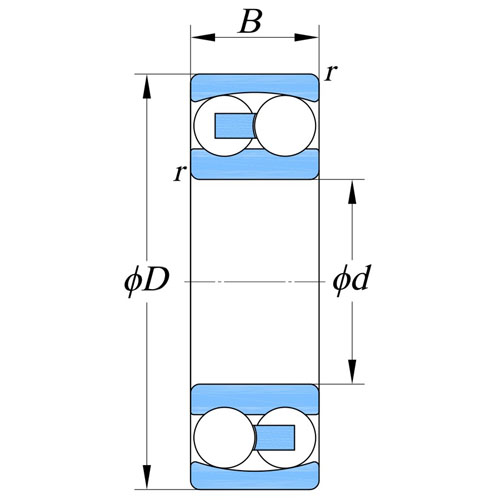

二维图形

产品参数

d	D	B	rmin	Cr	Cor	脂润滑	油润滑	圆柱孔型号	damin	damax	ramax	e	Y1	Y2	Y0	质量
25	52	15	1	12.1	3.30	11000	14000	1205TN1	31	46	1	0.27	2.3	3.6	2.4	0.137
25	62	17	1.1	17.9	5.00	9600	13000	1305TN1	32	55	1.1	0.28	2.3	3.5	2.4	0.249
30	62	16	1	15.7	4.70	9200	12000	1206	36	56	1	0.25	2.5	3.87	2.62	0.228
30	62	20	1	15.2	4.60	9100	12000	2206	36	56	1	0.39	1.63	2.53	1.71	0.260
30	62	20	1	15.4	4.60	8900	12000	2206TN1	36	56	1	0.39	1.63	2.53	1.71	0.242
30	72	27	1.1	31.4	8.70	8400	11000	2306	37	65	1.1	0.44	1.43	2.22	1.5	0.515
30	72	27	1.1	31.4	8.70	8400	11000	2306TN1	37	65	1.1	0.44	1.43	2.22	1.5	0.494
35	72	17	1.1	15.8	5.10	8000	10000	1207	42	65	1.1	0.23	2.74	4.24	2.87	0.318
35	72	17	1.1	15.1	4.80	8000	10000	1207TN1	42	65	1.1	0.23	2.74	4.24	2.87	0.309
35	72	23	1.1	21.7	6.70	8000	10000	2207	42	65	1.1	0.37	1.69	2.61	1.77	0.604
35	72	23	1.1	21.7	6.70	8000	10000	2207TN1	42	65	1.1	0.37	1.69	2.61	1.77	0.587
35	80	21	1.5	25.1	7.90	7100	9000	1307	44	71	1.5	0.25	2.56	3.97	2.69	0.507
35	80	21	1.5	23.9	7.40	7100	9000	1307TN1	44	71	1.5	0.25	2.56	3.97	2.69	0.486
35	80	31	1.5	39.4	11.1	7500	9400	2307	44	71	1.5	0.46	1.36	2.11	1.43	0.675
35	80	31	1.5	39.4	11.1	7500	9400	2307TN1	44	71	1.5	0.46	1.36	2.11	1.43	0.659
40	80	18	1.1	19.2	6.50	7000	8800	1208	47	73	1.1	0.22	2.87	4.45	3.01	0.410
40	80	18	1.1	18.5	6.10	7000	8800	1208TN1	47	73	1.1	0.22	2.87	4.45	3.01	0.402
40	80	23	1.1	22.3	7.40	7000	8900	2208	47	73	1.1	0.33	1.9	2.94	1.99	0.520
40	80	23	1.1	21.3	6.90	7000	8900	2208TN1	47	73	1.1	0.33	1.9	2.94	1.99	0.476
40	90	23	1.5	29.5	9.80	6400	8100	1308	49	81	1.5	0.24	2.62	4.05	2.74	0.714
40	90	23	1.5	28.2	9.10	6400	8100	1308TN1	49	81	1.5	0.24	2.62	4.05	2.74	0.688
40	90	33	1.5	44.8	13.4	6600	8300	2308	49	81	1.5	0.43	1.45	2.25	1.52	0.959
40	90	33	1.5	42.3	12.3	6600	8300	2308TN1	49	81	1.5	0.43	1.45	2.25	1.52	0.901
45	85	19	1.1	21.9	7.40	6500	8300	1209	52	78	1.1	0.21	2.94	4.55	3.08	0.469
45	85	19	1.1	21.9	7.40	6500	8300	1209TN1	52	78	1.1	0.21	2.94	4.55	3.08	0.458
45	85	23	1.1	23.3	8.20	6500	8200	2209	52	78	1.1	0.31	2.04	3.15	2.13	0.553
45	85	23	1.1	21.5	7.30	6500	8200	2209TN1	52	78	1.1	0.31	2.04	3.15	2.13	0.500
45	100	25	1.5	38.0	12.9	5800	7300	1309	54	91	1.5	0.25	2.53	3.92	2.66	0.951
45	100	25	1.5	36.3	12.0	5800	7300	1309TN1	54	91	1.5	0.25	2.53	3.92	2.66	0.920
45	100	36	1.5	54.1	16.5	5900	7400	2309	54	91	1.5	0.42	1.51	2.33	1.58	1.24
45	100	36	1.5	54.1	16.5	5900	7400	2309M	54	91	1.5	0.42	1.51	2.33	1.58	1.36
50	90	20	1.1	22.7	8.10	6100	7700	1210	57	83	1.1	0.2	3.13	4.85	3.28	0.547
50	90	20	1.1	22.7	8.10	6100	7700	1210TN1	57	83	1.1	0.2	3.13	4.85	3.28	0.535
50	90	23	1.1	22.4	8.00	6100	7600	2210	57	83	1.1	0.29	2.2	3.41	2.31	0.618
50	90	23	1.1	21.5	7.60	6100	7600	2210TN1	57	83	1.1	0.29	2.2	3.41	2.31	0.567
50	110	27	1.5	43.3	14.2	5200	6600	1310	59	101	1.5	0.24	2.68	4.14	2.8	1.21
50	110	40	2	64.2	19.9	5300	6700	2310	60	100	2	0.42	1.49	2.3	1.56	1.66
55	100	21	1.5	26.7	10.0	5400	6900	1211	64	91	1.5	0.2	3.23	4.99	3.38	0.708
55	100	21	1.5	25.8	9.50	5400	6900	1211TN1	64	91	1.5	0.2	3.23	4.99	3.38	0.681
55	100	25	1.5	25.6	9.40	5500	6900	2211	64	91	1.5	0.28	2.26	3.5	2.37	0.824
55	120	29	1.5	51.4	18.1	4700	6000	1311	64	111	1.5	0.23	2.7	4.18	2.83	1.57
55	120	29	2	49.0	16.9	4700	6000	1311TN1	65	110	2	0.23	2.7	4.18	2.83	1.52
55	120	43	2	75.1	23.8	4900	6200	2311	65	110	2	0.41	1.53	2.36	1.6	2.10
60	110	22	1.5	30.4	11.6	5000	6300	1212	69	101	1.5	0.19	3.39	5.25	3.56	0.892
60	110	22	1.5	30.4	11.6	5000	6300	1212TN1	69	101	1.5	0.19	3.39	5.25	3.56	0.870
60	110	28	1.5	35.4	13.2	5000	6300	2212	69	101	1.5	0.28	2.27	3.51	2.38	1.16
60	110	28	1.5	34.2	12.5	5000	6300	2212TN1	69	101	1.5	0.28	2.27	3.51	2.38	1.09
60	130	31	2.1	57.1	20.7	4300	5400	1312	72	118	2	0.23	2.8	4.33	2.93	1.98
60	130	31	2.1	54.7	19.4	4300	5400	1312TN1	72	118	2	0.23	2.8	4.33	2.93	1.92
60	130	46	2.1	87.1	28.0	4500	5700	2312	72	118	2	0.4	1.56	2.41	1.63	2.61

显示前 50 行，共 210 行
