圆锥滚子轴承

圆锥滚子轴承的内、外圈具有锥形滚道，滚道之间装有锥形滚子。若将锥形面延伸，最终会聚于轴承轴线上一点。

圆锥滚子轴承主要用于承受以径向载荷为主的径向，轴向联合载荷。轴承的轴向承载能力由接触角决定,越大,轴向承载能力越大。圆锥滚子轴承为分离型轴承,带滚子和保持架的内圈构成内组件,能与外圈分开安装。

该类轴承主要用途：汽车前轮、后轮、变速器、差速器、小齿轮轴，机床主轴，建筑机械，大型农业机械，铁路车辆齿轮减速装置，轧钢机辊颈小减速装置。

圆锥滚子基本

三维图形

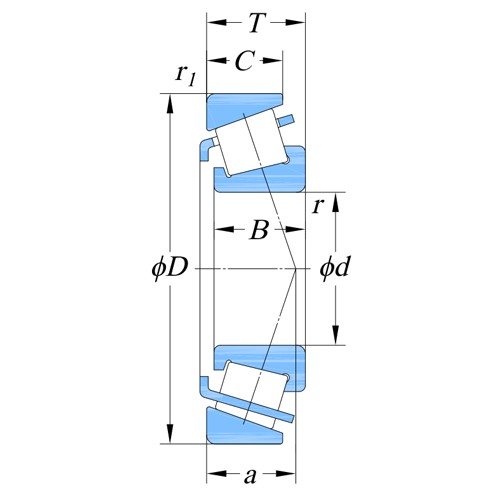

二维图形

产品参数

d	D	T	B	C	rmin	r1min	Cr	Cor	脂润滑	油润滑	轴承代号	dbmax	damin	Damin	Damax	Dbmin	Samin	Sbmin	ramax	rbmax	e	Y	Yo	a	质量
17	47	15.25	14	12	1	1	32.6	27.2	9200	12000	30303	25	25	39	41	42	3.5	4	1	1	0.29	2.11	1.16	10	0.129
20	42	15	15	12	0.6	0.6	27.6	28.2	9400	12000	32004	25	25	35	38	39	3.5	3	0.6	0.6	0.37	1.6	0.88	10	0.0987
20	47	15	14	12	1	1	30.7	28.4	8800	12000	30204X2/YB5	27	26	40	42	43	3.2	3	1	1	0.35	1.74	0.96	11	0.123
20	47	15.25	14	12	1	1	34.1	32.6	8800	12000	30204/YA8	27	26	40	42	43	2.9	4	1	1	0.35	1.74	0.96	11	0.124
20	47	19.25	18	15	1	1	38.2	36.9	8800	12000	32204	26	26	38	42	42	3.5	5	1	1	0.33	1.81	1	13	0.158
20	52	16.25	15	13	1.5	1.5	38.2	33.2	8200	11000	30304	29	28	44	46	47	4	4	1.5	1.5	0.3	2	1.1	11	0.167
20	52	22.25	21	18	1.5	1.5	49.2	46.3	8200	11000	32304	27	28	42	46	47	3.7	5	1.5	1.5	0.3	2	1.1	14	0.238
20	60	26	26	20	1.5	1.5	63.4	63.3	7500	9400	30604	28	28	44	54	53	3.7	6	1.5	1.5	0.46	1.31	0.72	17	0.397
22	40	12	12	9	0.3	0.3	16.5	20.0	9400	12000	329/22	28	26	34	37	36	3.3	3	0.3	0.3	0.32	1.88	1.04	9	0.0644
25	47	15	15	11.5	0.6	0.6	30.8	34.1	8200	11000	32005	29	30	39	43	44	4.5	4	0.6	0.6	0.43	1.39	0.77	12	0.110
25	47	17	17	14	0.6	0.6	35.7	42.4	8200	11000	33005	31	30	40	43	44	2.9	3	0.6	0.6	0.29	2.07	1.14	11	0.129
25	52	16.25	15	13	1	1	40.6	41.6	7700	9800	30205/YA8	31	31	44	47	48	3.3	4	1	1	0.37	1.6	0.88	13	0.166
25	52	19.25	18	16	1	1	45.6	46.4	7700	9800	32205	31	31	44	47	49	3.7	4	1	1	0.36	1.67	0.92	14	0.199
25	52	22	22	18	1	1	51.8	55.7	7700	9800	33205	30	31	43	47	49	3.9	4	1	1	0.35	1.71	0.94	14	0.216
25	62	18.25	17	15	1.5	1.5	54.1	48.1	6900	8700	30305	35	33	53	56	57	4	4	1.5	1.5	0.3	2	1.1	13	0.267
25	62	18.25	17	13	1.5	1.5	46.8	45.9	6900	8700	31305	33	33	47	56	58	2.5	6	1.5	1.5	0.83	0.73	0.4	20	0.263
25	62	19.25	18	15	1.5	1.5	54.1	48.1	6900	8700	30305X2	35	33	53	56	57	3	5	1.5	1.5	0.3	2	1.1	13	0.275
25	62	25.25	24	20	1.5	1.5	70.7	68.3	6900	8700	32305	34	33	51	56	57	3.3	6	1.5	1.5	0.3	2	1.1	16	0.422
30	72	28.75	27	23	1.5	1.5	88.6	89.0	6200	7900	32306X4	38	33	58	66	65	3.3	6	1.5	1.5	0.31	1.9	1.05	19	0.601
30	55	20	20	16	1	1	48.1	58.7	7100	8900	33006	36	36	47	50	52	3.7	4	1	1	0.29	2.06	1.13	13	0.205
30	62	21.25	20	17	1	1	54.4	56.1	6500	8300	32206	37	36	51	57	57	3.7	5	1	1	0.37	1.6	0.88	16	0.285
30	62	25	25	19.5	1	1	70.2	75.3	6500	8300	33206	36	36	51	57	58	3.4	6	1	1	0.34	1.76	0.97	16	0.343
30	72	20.75	19	16	1.5	1.5	67.5	62.6	5900	7500	30306/HA	40	38	61	66	65	2.6	5	1.5	1.5	0.31	1.9	1.05	15	0.397
30	72	20.75	19	14	1.5	1.5	60.0	59.7	5900	7500	31306	38	38	54	66	67	3.5	7	1.5	1.5	0.83	0.73	0.4	23	0.394
30	72	20.75	19	14	1.5	1.5	56.4	51.2	5900	7500	31306B/HA	40	38	58	66	66	2.8	7	1.5	1.5	0.55	1.1	0.6	19	0.370
30	72	20.75	20	14	1.5	1.5	60.0	59.7	5900	7500	31306WB1	38	38	54	66	67	2.6	7	1.5	1.5	0.83	0.73	0.4	23	0.398
30	72	28.75	27	23	1.5	1.5	88.6	89.0	5900	7500	32306	38	38	58	66	65	6	6	1.5	1.5	0.31	1.9	1.05	19	0.554
32	53	14.5	15	10.5	0.6	0.6	26.9	31.0	7100	8900	329/32X3	37	37	47	49	49	4.7	4	0.6	0.6	0.26	2.27	1.25	10	0.115
34.925	72.233	25.4	23.5	17.9	2.4	1.5	52.5	54.2	5700	7100	306/34X4-1/HCP6XLT2	40	43	51	65	67	4.7	8	2	1.5	0.83	0.73	0.4	28	0.444
34.925	72.233	25.4	23.5	17.9	2.4	1.5	52.5	54.2	5700	7100	306/34X4-1/HCP6XLT	40	43	51	65	67	4.7	8	2	1.5	0.83	0.73	0.4	28	0.445
34.925	72.233	25.4	23.5	17.9	2.4	1.5	52.5	54.2	5700	7100	306/34X4-1/P6XLT2	40	43	51	65	67	4.7	8	2	1.5	0.83	0.73	0.4	28	0.444
34.925	72.233	25.4	23.5	17.9	2.4	1.5	52.5	54.2	5700	7100	306/34X4-1/P6XLT	40	43	51	65	67	4.7	8	2	1.5	0.83	0.73	0.4	28	0.445
35	62	17	17.3	13.5	1	1	49.7	58.6	6200	7900	32007X2	40	41	52	57	59	4.7	4	1	1	0.45	1.32	0.73	15	0.223
35	62	18	18	14	1	1	46.3	53.4	6200	7900	32007	41	41	53	57	59	4.7	4	1	1	0.45	1.32	0.73	15	0.222
35	62	17	17	13	1	1	41.1	48.5	6200	7900	32007X3/YA	41	41	52	57	58	4.7	4	1	1	0.44	1.35	0.74	14	0.214
35	62	18	18	14	3.3	1	48.2	50.5	6200	7900	32007/YA6	41	46	53	57	56	4.7	4	2.5	1	0.31	1.9	1.05	15	0.222
35	65	18	18	14	3.5	1.2	49.5	55.8	6000	7600	30607	42	46	56	60	60	4.7	4	3	1.1	0.38	1.59	0.88	14	0.229
35	70	24.25	22.7	18.2	1.5	1.5	76.1	82.8	5800	7300	32207X3	43	43	58	64	65	5	7	1.5	1.5	0.37	1.6	0.88	17	0.427
35	72	18.25	17	15	1.5	1.5	56.8	56.0	5700	7200	30207	44	43	62	66	66	5	4	1.5	1.5	0.37	1.6	0.88	15	0.318
35	72	18.25	17	15	1.5	1.5	62.4	63.4	5700	7200	30207/YA8	44	43	62	66	66	5	4	1.5	1.5	0.37	1.6	0.88	15	0.331
35	72	24.25	23	19	1.5	1.5	74.1	78.9	5700	7200	32207	42	43	60	66	67	5	6	1.5	1.5	0.37	1.6	0.88	18	0.452
35	72	24.25	23	19	1.5	1.5	81.4	89.4	5700	7200	32207/YA8	42	43	60	66	67	5	6	1.5	1.5	0.37	1.6	0.88	18	0.465
35	72	28	28	22	1.5	1.5	96.1	106	5700	7200	33207	41	43	60	66	68	4.6	6	1.5	1.5	0.35	1.7	0.93	18	0.519
35	74	26	26	19	2	2	78.5	97.9	5600	7000	306/35	41	43	55	68	70	4.6	7	2	2	0.64	0.94	0.52	23	0.545
35	80	18.25	17	15	1.5	1.5	56.8	56.0	5300	6700	30207X1	44	43	62	74	66	3.6	4	1.5	1.5	0.37	1.6	0.88	15	0.430
35	80	22.75	21	15	2	1.5	75.2	76.1	5300	6700	31307	43	44	61	74	75	3	8	2	1.5	0.83	0.73	0.4	26	0.515
35	80	29.15	28.5	22	2	2	98.6	106	5300	6700	32307X2A/YAB	44	44	63	73	77	4	8	2	2	0.55	1.1	0.6	22	0.697
35	80	32.75	31	25	2	1.5	107	109	5300	6700	32307	44	44	66	74	73	5.5	8	2	1.5	0.31	1.9	1.05	20	0.755
35	80	32.75	31	25	0.3	1.5	95.7	107	5300	6700	32307A/HA	44	39	61	74	74	3	8	0.3	1.5	0.47	1.27	0.7	24	0.768
35	80	32.75	31	25	2	1.5	96.5	105	5300	6700	32307B	43	44	60	74	75	5.5	8	2	1.5	0.55	1.1	0.6	25	0.789

显示前 50 行，共 611 行
